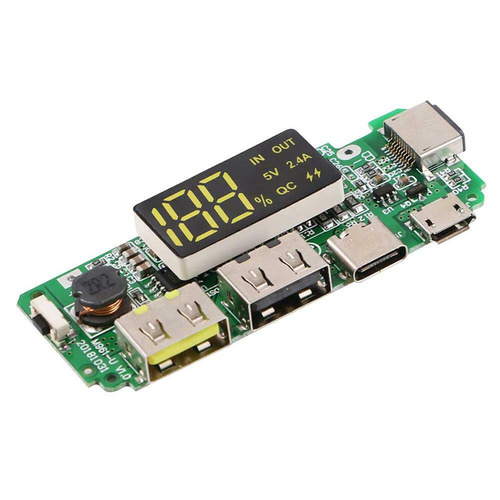

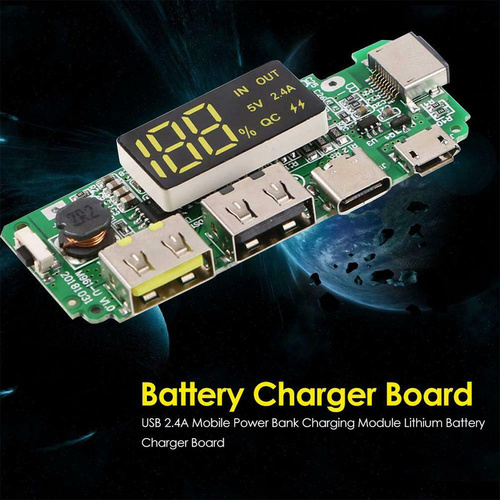

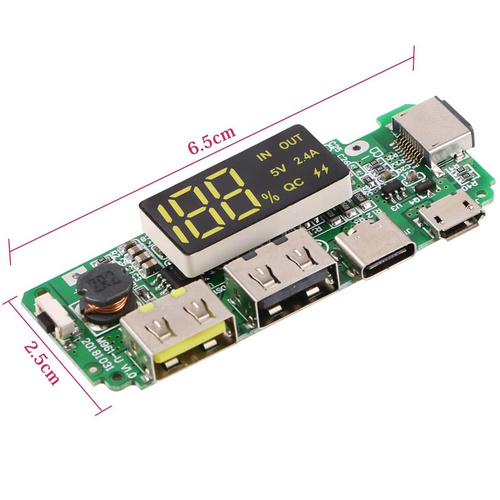

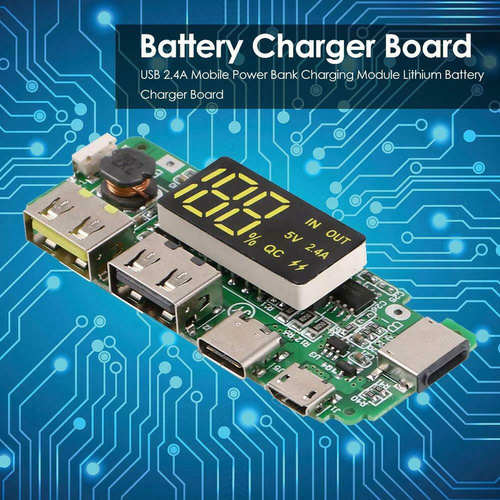

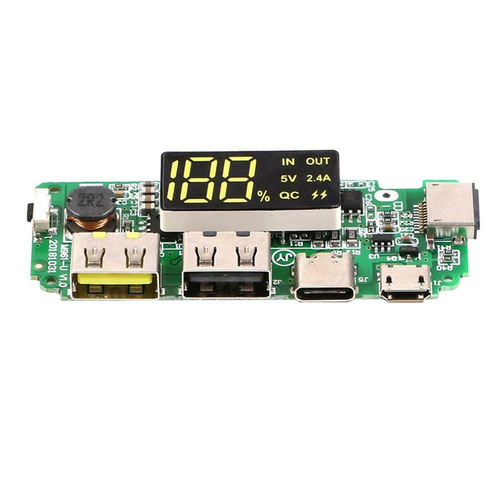

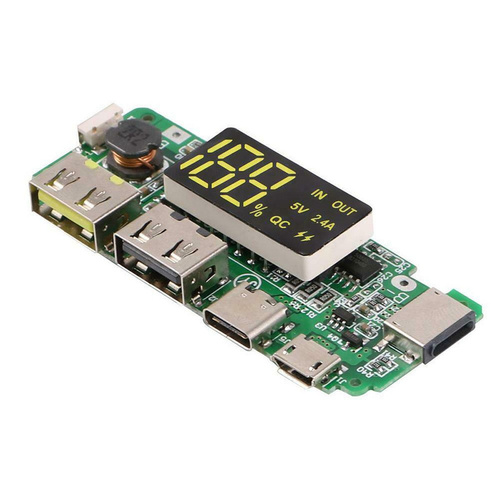

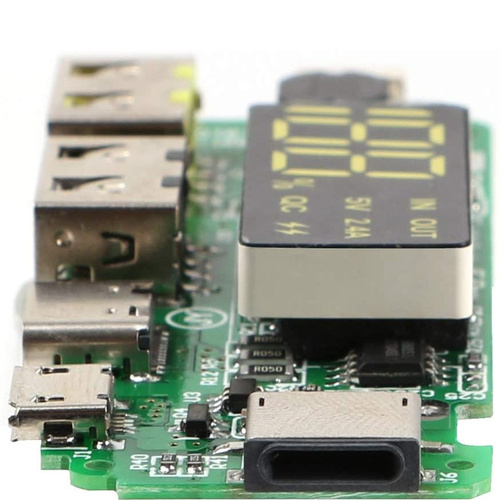

ماژول پاور بانک و نمایشگر مدل AN-1000

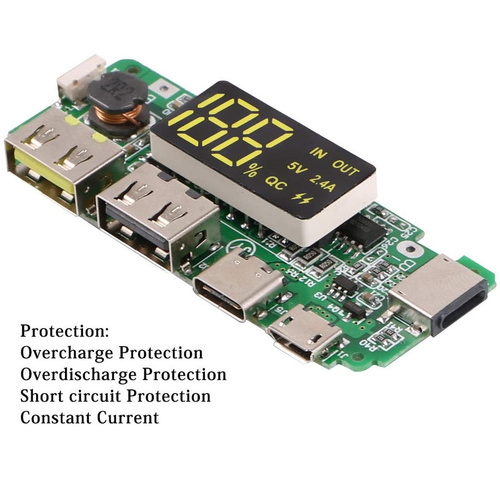

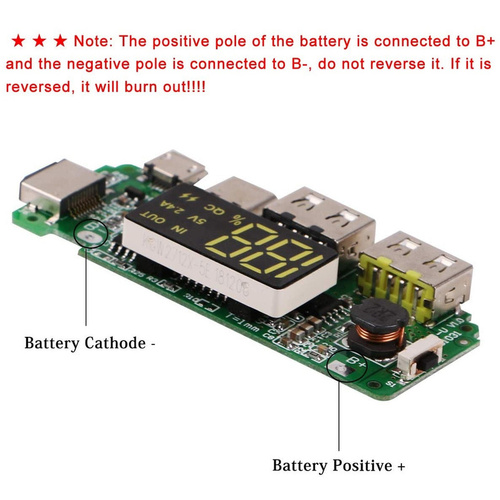

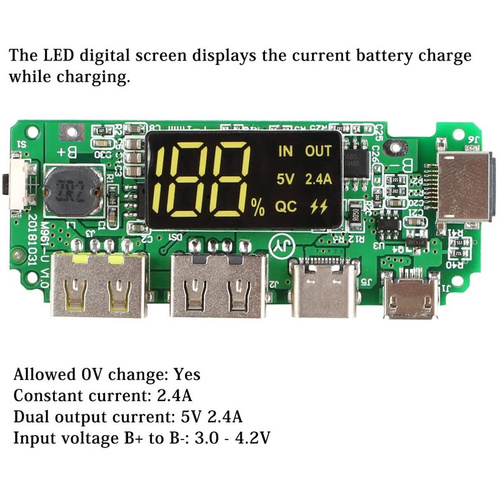

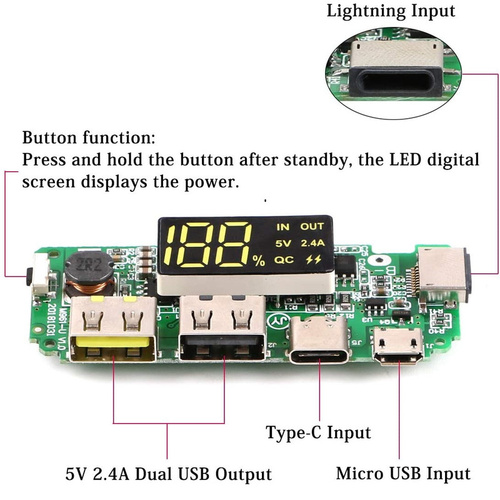

تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو USB به ورودی شارژر میتواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است. جریان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست. این ماژول دارای مدار محافظ نمیباشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد. این ماژول مدار محافظ overcharge و over discharge برای باتری لیتیومی همچنین مدار محافظ خروجی over current و اتصال کوتاه دارد. لازم به ذکر است که این ماژول مدار محافظ پلاریته معکوس ندارد و درصورتی که اتصال باتری به درستی انجام نشود ماژول آسیب می بیند طبق تصویر مثبت باتری به B+ و منفی باتری باید به B- متصل شود . ماژول پاور بانک AN-1000 دارای سه رابط ورودی رابط پورت مادگی میکرو USB و type-c و lightning است و دوخروجی USB با ماکزیمم جریان 2.4 آمپر دارد .
