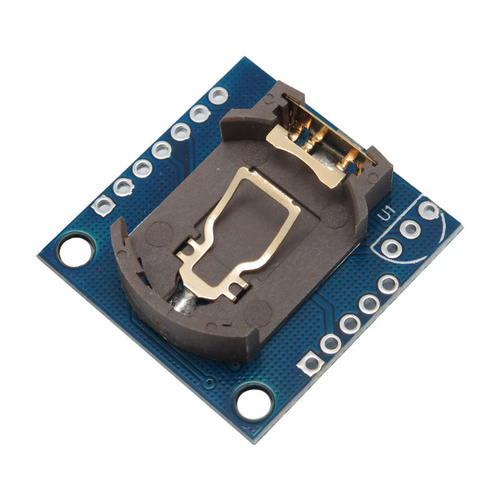

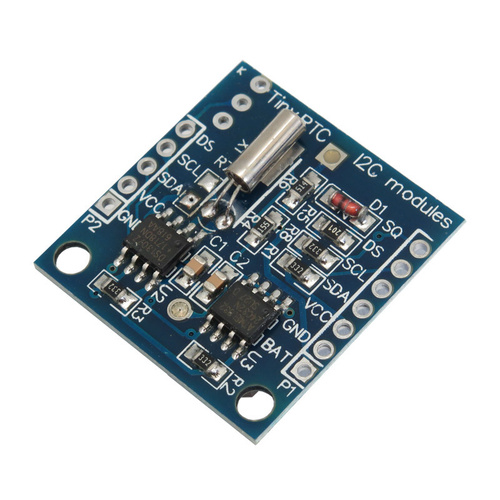

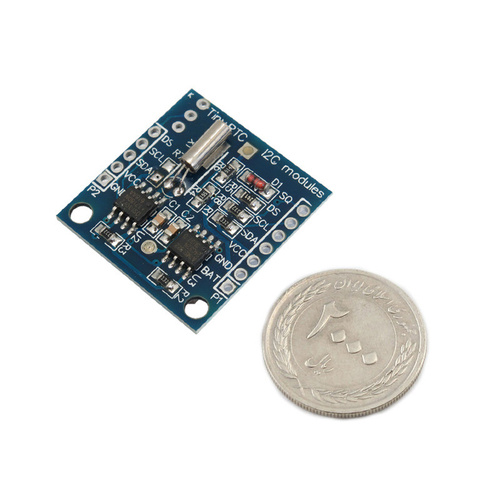

ماژول ساعت مدل DS1307

کاربرد ماژول DS1307 محاسبه و نگهداری زمان واقعی Real Time Clock می باشد. این ماژول میتواند ساعت، دقیقه، ثانیه، روز، ماه، سال و ایام هفته را نگهداری و پردازش کند. اشاره به این نکته الزامی است که دقت ساعت به دقت کریستال و دقت تطابق بین بار خازنی مدار نوسان ساز و بار خازنی که برای آن کریستال تنظیم شده، بستگی دارد. این ماژول مجهز به مدار تشخیص کاهش جریان تغذیه می باشد که در صورت تشخیص به صورت خودکار به حالت backup supply سوییچ می کند. مدار اوسیلاتور این ماژول برای راه اندازی نیازی به مقاومت یا خازن اضافی ندارد. باطری لیتیومی، امکان تغذیه و نگهداری زمان DS1307 را به مدت چندین سال فراهم برای ماژول می کند. این ماژول را می توان از طریق ارتباط 2 سیمه I2C به آردوینو متصل کرد. از ویژگی این ماژول می توان به وجود امکان تنظیم برای سالهای کبیسه، تنظیم ساعت 12 یا 24 ساعته و امکان نمایش علامت AM و PM بر روی نمایشگر ساعت اشاره کرد. توجه: به همراه این ماژول باتری ارائه نمی شود.
